我们精心制作的电容电流测试仪三相交直流指示仪表校验装置专业设计产品视频已经准备就绪，让您一睹产品的风采。无论您是初次接触还是再次了解，视频都将为您带来全新的视角和体验。
以下是:澳门电容电流测试仪三相交直流指示仪表校验装置专业设计的图文介绍

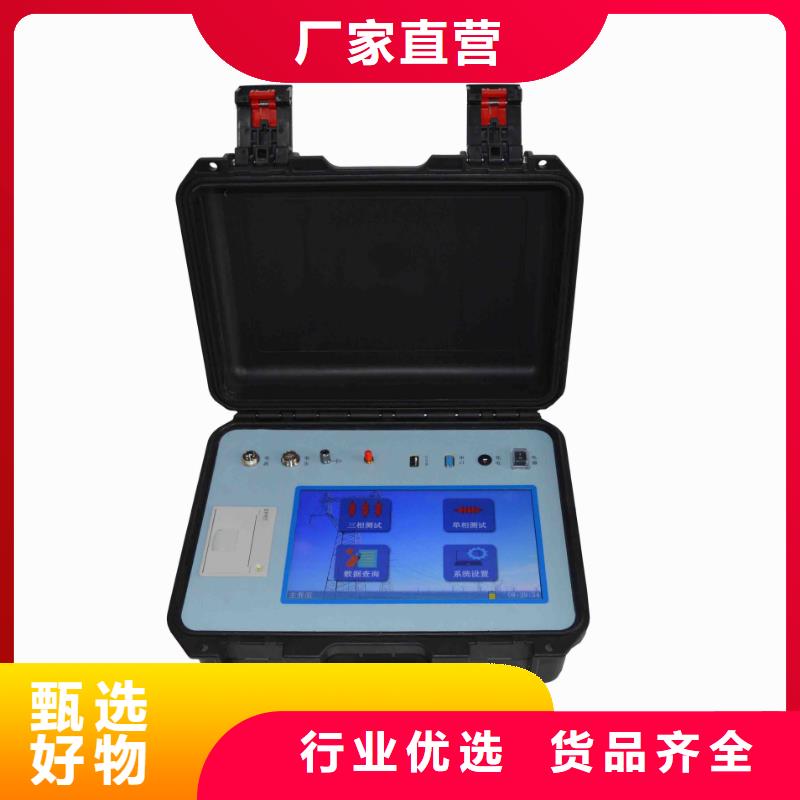

澳门电容电流测试仪电容测量接线图在Y型电容测量的基础上，将黑色测试线（N线）卡在电容器中性点处。5.5 电感测量图6-1 电感全自动测量接线图 图6-2 电感手动测量接线图当电感N相连接在一起时，按照图6-1接线，采用自动测量；当电感N相独立时，按照图6-2接线，采用手动测量，并依次切换至NB、NC处。5.6 参数测量图7 参数测量接线示意图电源采用A、N相输出，电流卡钳根据需要选择性接入。6.操作说明按开关键开机，进入测试主界面，根据需要选择对应的测量模式，测量模式包括：并联电容测量、△型电容测量、Y型电容测量、YN型电容测量、电感测量及参数测量。图8 操作模式选择界面操作主界面下点击时间可修改系统时钟信息6.1 并联电容测量操作说明图9 并联电容启动总电流、总相位、总阻抗、总电容为内部CT与采样电压的测量值及计算值；支电流、支相位、支电容为外部电流钳与采样电压的测量值及计算值；并联电容测量时电流钳方向自动校正，正向、反向对测量结果无影响；按照帮助—接线示意要求，连接好测试线，系统自动测试，测试过程为：1 设置组别及相别；2 系统以A、N相输出，预检电容器组的并联电容值；2 根据预检值，实际加压，内部电流互感器测量流过整个并联电容器的电流，外部互感器测量流过单只电容器的电流；3 待支电容（红色字体部分）数值稳定后按对应编号键暂存电容测试结果；4 如果需要停电更换外部电流钳位置，请按暂停键，待更换完成后按继续键，否则直接更换，重复3步骤；
近年来天正华意电气设备(澳门分公司)所制造的各种 三相交直流指示仪表校验装置广泛应用各种行业，遍布全国各地，获得良好的市场信誉。 本公司生产的 三相交直流指示仪表校验装置可根据客户的不同要求进行设计配置，工艺控制严格，装备完善，检测手段。严格的质量管理，使我们的 三相交直流指示仪表校验装置产品从开始就以高起点、高标准进入市场。 三相交直流指示仪表校验装置产品投入市场后，得到客户的广泛好评。
澳门电容电流测试仪尊敬的顾客:感谢您使用本公司生产的电容电流测试仪。在初次使用该仪器前请您详细地阅读使用说明书，将可帮助您正确使用该仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。
澳门电容电流测试仪接线方法进行测试前，应按使用要求正确连接电源线及信号电缆。（如图3）图31、电压电缆一端接到电压输出端子上, 2、测试电流信号电缆插在电流输入插头上， 3、接好电容电感电源线。4、将测试电压电缆分别夹在被试电容器组两极的连接母线上，钳形表卡在所需测量的单台电容器的套管处。注意：一定要将电压输出红端线从钳形表正面穿过后再接到需测量的单台电容器（电抗器）的套管处，接反时测量不准确。五、仪器操作方法 使用本仪器前应仔细阅读本说明书, 检查接线无误, 仪器接地良好, 防止触电事故。开机后屏幕显示主菜单画面。选择测量方式:测电容时可选单相电容、三相△、三相Y，三相Yn, 三相III,测电抗器电感时可选择大电感、小电感方式，小于5mH时只能选择小电感方式，测电阻时可选择大电阻、小电阻方式，小于1Ω时只能选择小电阻方式。注意:选错可能损坏仪器!选择电压等级:380V ,6.6kV ,10 kV, 35 kV 380/V, 6.6/kV ,10/kV ,35/kV 选择电压等级用于计算电容的千乏数，千乏数计算公式为：千乏数（Kvar）Q=U*U*2*3.14*f*CU:电容的电压等级；f:测量电压的频率；C：电容值在上述设定完成后，将箭头指向开始测量,按【ENT】键, 稍后结果就会出现在显示屏上，所测数据自动记录,按【ENT】键,打印数据, 按【ESC】键回到开机主菜单,进行下一次测量，选择数据查询可以查看以前40次所测电容值或电感值，按上、下键翻页，在数据查询时按【ENT】键可进入历史数据打印菜单，此时按【ENT】键打印本次数据，按下键打印全部40组历史数据。需要调整系统时间时,请将光标移到“时间设定”按【ENT】键进入时间设定菜单,将光标移到要调整的“年”、“月”、“日”、“时”、“分”、“秒”上，按【ENT】键，此时光标前进一步，再按【上】、【下】键调整，完成后按【ESC】键回到时间设定菜单，全部调完后将光标移到“存”上，按【ENT】键将数据存入仪器，再按【ESC】键回到主菜单。
